Mês: dezembro 2016

15/12

/ Silas Gomes / Deixe um comentário
Entrada 10:40

Atendendo o pedido de um colega fui ajudar a conhecer o laboratório e apresentar as primeiras atividades. demonstrei o uso do Multímetro e alguns peças das caixas que ele não conhecia.

Saída 11:40.

Entrada 13:00

De volta, decidir começar a terceira atividade. Comecei assistindo algumas aulas sobre Protoboard e circuitos. Junto com um colega decidi começar com o circuito mais simples, ligando um LED com um ou dois resistores. Selecionei o LED, resistores e fios e o professor me deu uma fonte.

Montamos o circuito, mas ele não funcionou, Pegamos um multímetro para testar, mas o cabo acabou partindo.

Por isso aproveitamos para aprender a soldar cabos com o Professor.

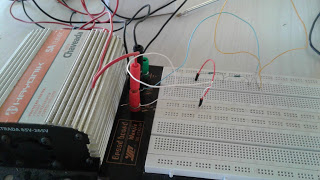

De volta, ao circuito encontramos um erro, os cabos de alimentação estavam ligados incorretamente na protoboard, consertamos e tentamos novamente.. Novamente deu erro, o professor testou a tensão e encontrou um problema, o LED estava conectado da forma errada.

20161215_150437

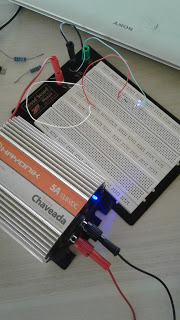

Por fim, o circuito funcionou.
20161215_160450

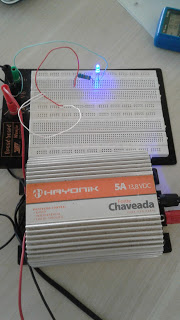

Trocando a resistência ficou mais forte.
20161215_160608

13/12

/ Silas Gomes / Deixe um comentário
Entrada 13:00
8
Segundo contato com o Multímetro. Dessa vez com a Ajuda do Prof. Paulo fui capaz de encontrar outros multímetros no laboratório e usar outras funções. Fui capaz de testar a maior parte dos componentes principais, testei alguns LED’s (de 2 modos diferentes), outros resistores, baterias, Tensão Continua e Alternada (essa esperei o Prof. Paulo me passar instruções) e por fim qual o sentido de alguns diodos.

Saída 14:50

12/12

/ Silas Gomes / Deixe um comentário

Entrada 13:00

Primeiro contato com o multímetro. Enquanto assistia vídeo aula sobre o mesmo pedi aos monitores para pegar um no LAB-I. Comecei a identificar boa parte das funções mas fui capaz de testar apenas algumas pois o modelo que estava era muito diferente do que encontrava nos videos. Acabei testando apenas Tensão em algumas baterias 9V e 1.5V (fui capaz de separar algumas que estavam funcionando) e algumas resistências.

multimetro_digital_et_2652_minipa-38966_440_001

Saída 14:30

09/12

/ Silas Gomes / Deixe um comentário

Entrada 13:30

Atividade 01

Caixa 01

tarefa01

1 – Circuito Integrado

É um circuito eletrônico pequeno, de dispositivos semicondutores (diodos, resistores, capacitores e etc) Um circuito integrado pode realizar diferentes funções, como temporizador, oscilador, amplificador, controlador e outras.

2 – LED

São diodos, mas ele emite luz quando polarizado no sentido direto, funcionam como sinalizadores visuais.

3 – SCR

Semicondutor, um tipo de diodo, destinado a controlar correntes intensas.

4 – Barra-Pino

Funciona como um topo de adaptador. Permitindo a conexão de um componente femeá a uma protoboard.

5 – Transistor

Funciona como controlador de fluxo de uma corrente, ou como um botão on/off, permitindo ou não que a corrente circule. Quando usado um transistor, ele é capaz de controlar um circuito a partir de sinais de comando.

6 –Potenciômetro

É também um resistor, mas são elemento de controle do fluxo da corrente. Podendo variar seus valores de resistência. Funciona também em resistência alternada.

7 – Capacitor poliéster

Mesma coisa do eletrolítico, porém de material diferente, sem polaridade e menor capacidade.

8 – Resistor (Metálico) 1/2 W

Limita o fluxo de corrente de um circuito e transforma energia elétrica em térmica. Sem polaridade.

9 – Resistor (Metálico) 1/8 W

Limita o fluxo de corrente de um circuito e transforma energia elétrica em térmica. Sem polaridade.

 10 – Transformador

é um dispositivo destinado a transmitir energia elétrica ou potência elétrica de um circuito a outro, induzindo tensões, correntes e/ou de modificar os valores das impedâncias elétricas de um circuito elétrico.

11 – Capacitor eletrolítico

São amortecedores, não permitindo grandes variações dentro de um circuito. Também no bloqueio da corrente contínua e para livre passagem da corrente alternada. Tem polaridade. Capacidade de armazenar cargas em forma de campo elétrico e transferir de maneira mais flexível.

12 – Relés

Capaz de controlar uma corrente maior com pequena voltagem. Através de um campo magnético funciona como interruptor.
